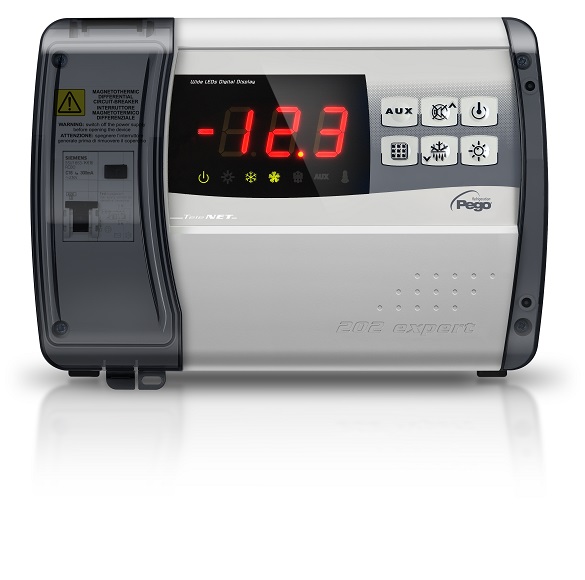

PEGO ECP 202 EXPERT - Digitálny kompaktný rozvádzač pre chladiarne/mraziarne

KOMPLETNÉ ŠPECIFIKÁCIE

OVLÁDACÍ DIGITÁLNY KOPAKTNÝ PANEL PRE CHLADENÉ PRIESTORY

Ovládací panel pre chladiarne a mraziarne s jednofázovým kompresorom do 2 HP, špeciálne navrhnutý tak, aby poskytoval bezpečnosť, ochranu, ovládanie a jednoduchú inštaláciu – všetko v jednej jednotke. Umožňuje úplnú kontrolu všetkých komponentov chladiaceho systému.

Aplikácie:

• kompletné riadenie jednofázových statických alebo ventilovaných chladiacich systémov do 2 HP, s mimocyklovým alebo elektrickým odmrazovaním a priamym alebo odčerpávacím zastavením kompresora.
• riadenie jednofázovej odparovacej jednotky so solenoidovým ventilom a diaľkovým umožnením motorového kondenzátora.

Hlavné charakteristiky:

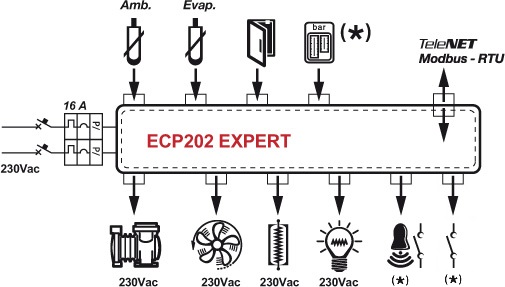

• priame ovládanie kompresora, rozmrazovacích ohrievačov, ventilátorov výparníka a osvetlenia miestnosti so živými výstupmi priamo pripojiteľnými k rôznym zariadeniam alebo beznapäťovými kontaktmi pre ovládanie kondenzačnej jednotky s vlastným elektrickým panelom.
• zabudovaný diferenciálny magnetotermický istič na ochranu a vypnutie chladiacej jednotky.
• inovatívny, štýlový dizajn. Uzamykateľný priehľadný kryt pre prístup k magnetotermickému ističu, všetko s krytím IP65.
• 2 pomocné relé s aktiváciou nakonfigurovanou parametrami (alarm, nastavená hodnota teploty, priame ovládanie pomocou predného tlačidla, prvky vyhrievania dverí, diaľkové zapnutie kondenzačnej jednotky motora, umožnenie ovládania solenoidového ventilu tam, kde je aplikovaná prevádzka odčerpania kompresora, pohotovostný režim) .
• RS485 pre pripojenie k priemyselnej dohľadovej sieti TeleNET alebo štandardnému protokolu Modbus-RTU.
• jednoduchá inštalácia a otváranie vďaka novému sklopnému krytu.
• môže byť nakonfigurovaný pre horúce aplikácie alebo studené aplikácie.
• funkcie na úsporu energie

Základné vlastnosti produktu:

• regulácia teploty ovládaním kompresora alebo solenoidu s rozsahom: -45°C/+45°C
• ovládanie ventilátora výparníka
• regulácia odmrazovania (podľa času a teploty)
• signalizácia otvorených dverí
• ovládanie osvetlenia
• alarmový výstup / programovateľný výstup
• snímač priestorovej teploty NTC 10 kΩ rozlíšenie 0,1 °C ± 0,5 °C
• snímač odmrazovania NTC 10 kΩv rozlíšenie 0,1 °C ± 0,5 °C
• hlavný istič s prúdovým chráničom
• jednoduchá inštalácia vďaka novému prevedeniu
• elektrické krytie IP65
• napätie 230 V ±10%/50Hz
• pracovná teplota: -5°C/+40°C
• skladovacia teplota: -10°C/+70°C
• relatívna vlhkosť: 90 % Rh

CHARAKTERISTIKA VÝSTUPOV:

• kompresor: max. 1500 W (2HP)
• odmrazovanie: max. 3000 W (AC1)
• ventilátory: max. 500 W (AC3)
• svetlo v miestnosti: max. 800 W (AC1)
• konfigurovateľný alarmový kontak: AUX1 - ÁNO
• konfigurovateľný alarmový kontakt: AUX2 - ÁNO
• možnosť pripojenia na monitorovacíá systém dohľadu: TELENET/MODBUS-RTU
• možnosť pripojenia dverového spínača k vypnutiu vetilátorov alebo celého zariadenia s časovými odstupmi alebo kombinácie
• relatívna vlhkosť: 90 % Rh

OKOLITÉ PODMIENKY MIESTA SKLADOVANIA A INŠTALÁCIE:

• max/min. teplota okolia v mieste inštalácie produktu: -5°C/+40°C
• max/min. teplota okolia pri skladovaní produktu: -10°C/+70°C
• relatívna vlhkosť okolia produktu: 90 % Rh

VŠEOBECNÁ ELEKTRICKÁ OCHRANA:

• bipolárny diferenciálny magnetotermický istič : 16A ID = 300 mA, spínaný výkon 4,5 kA
ID=30 mA (na vyžiadanie)

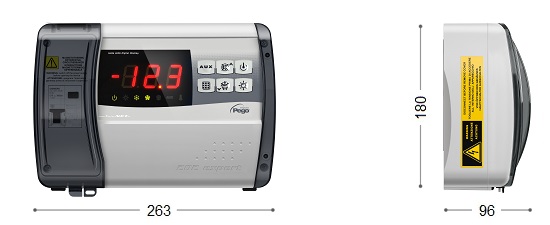

Izolačné a mechanické vlastnosti produktu:

• stupeň ochrany krabice: IP65
• materiál krabice: samozhášacie ABS
• typ izolácie: trieda II
