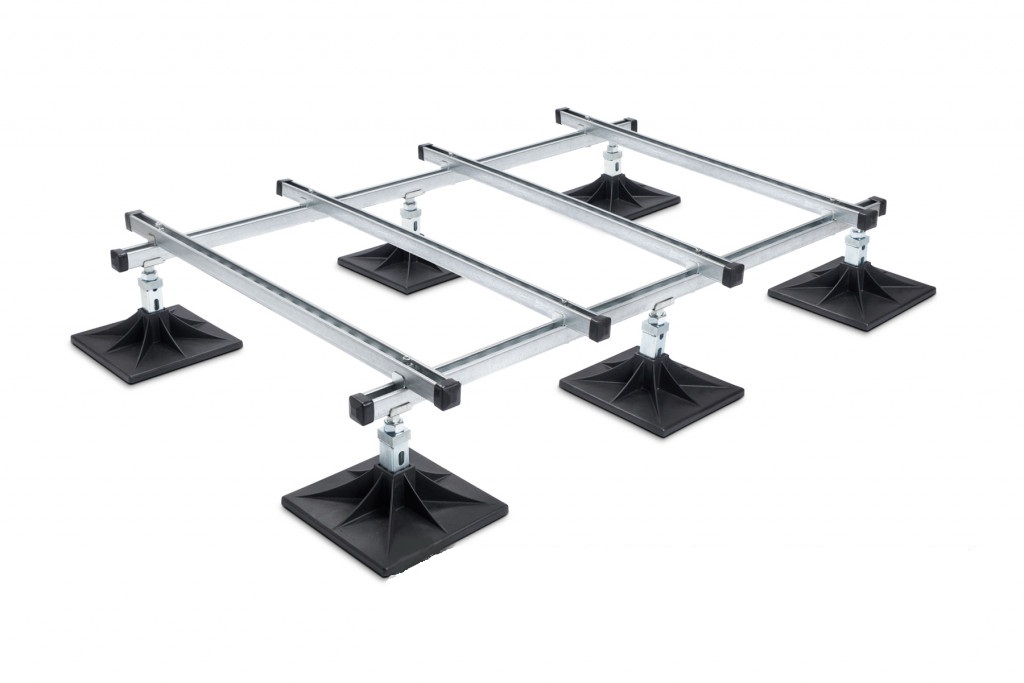

Úvod »GASTROZARIADENIE» Nosný rámový modulárny 2M 1200x2000 so 6 nohami
Nosný montážny rám FRAME-FOOT 1M 1000x1200 je určený pre montáž strešných zariadení väčších rozmerov. Rámy zaisťujú kompatibilnú inštaláciu bez nutnosti zasahovať do strešného plášťa. Séria rámov umožňuje montáž jednoúčelových zostáv s dĺžkou 1, 2 alebo 3 m alebo stavbu nekonečne dlhej plošiny vďaka modulárnym nadstavcom.
Výškovo nastaviteľný základ na upevnenie tepelných čerpadiel, kondenzátorov alebo klimatizačných jednotiek na plochých strechách alebo na zemi. Boxové riešenie kde je všetko pripravené umožňuje veľmi rýchlu montáž. Vrátane kompletného príslušenstva.
Na upevnenie 2 jednotiek.
Materiál - pozinkovaná oceľ
Rozsah teplôt - od -40 °C do +80 °C
Maximálne zaťaženie - 1 040 kg (240 kg na nohu)
Rozmer konštrukcie - 1 200 x 2 000 mm
Rozmer vrátane nôh - 1 433 x 2 221 x výška 295 -415 mm
Veľkosťnohy - 300 x 300 mm
Dostupné veľkosti a opcie:
RÁMOVÝ STOJAN 1M s rozmermi 1000x1200
RÁMOVÝ STOJAN 2M s rozmermi 2000x1200
RÁMOVÝ STOJAN 3M s rozmermi 3000x1200
RÁMOVÝ STOJAN-PREDĹŽENIE 1M predĺženie s rozmermi 1000x1200
Technické dáta
RÁM-PATKA 1M / 4-nohy / 500 kg záťaž
2 x 1 m pozdĺžne rezy s prierezom 40 x 40 mm
Prierezy 2 x 1,2 m - 40 x 40 mm
4 x sada nôh s antivibračnými podložkami - 305 mm
2 x sada montážnych svoriek
